Richel Tunnel

Weitere Informationen und technische Details können sie folgendem Prospekt entnehmen:

Richel Tunnel

Sorgfältig durchdacht in ihrer Formgebung und Konzeption wurden die RICHEL Gewächstunnel und - Bitunnel nach einem patentierten Verbindungssystem der Pfetten und der Rohrbogenbinder ausgelegt. Diese Konstruktion hat die folgenden Vorteile:

Festigkeit

Zusammen mit der Ovalisierung der Tragerohre (in unserem Werk hergestellt) gewährleistet dieses System eine perfekte Blockierung und eine außergewöhnliche Festigkeit der Tunnelstruktur. Die starke Klemmkraft der Pfette auf dem Rohrbogen unterbindet jegliche Dreh- bzw. Schubbewegung. Diese wichtigen Teile sind ohne Verschweißungen ausgeführt. Dadurch wird im wesentlichen die durch die klimatische Beanspruchungen gegebene Bruchgefahr vermieden.

Schnelle Montage

Das System besteht aus einer im Werk auf die Pfette aufgepresste Rohrklemme (diese sind in regelmäßigen Abständen angebracht: 2,50 m und 3 m). Bei der Montage des Folientunnels passt sich die Rohrklemme dem ovalen Rohrbinder an und ermöglicht eine präzise Positionierung der einzelnen Rohrbögen. Der Monteur hat beide Hände frei, um das zweite Teil der Rohrklemme anzubringen und fest zu verschrauben. Diese Montagearbeit kann von einer Person ausgeführt werden (üblicherweise sind 2 Personen erforderlich).

Wahl der Montageposition

Dieses neue System ermöglicht die Befestigung einer Pfette über oder unter dem Rohrbogenbinder. Die bei der Montage gewählte Position kann jederzeit während der gesamten Lebensdauer des Folientunnels geändert werden.

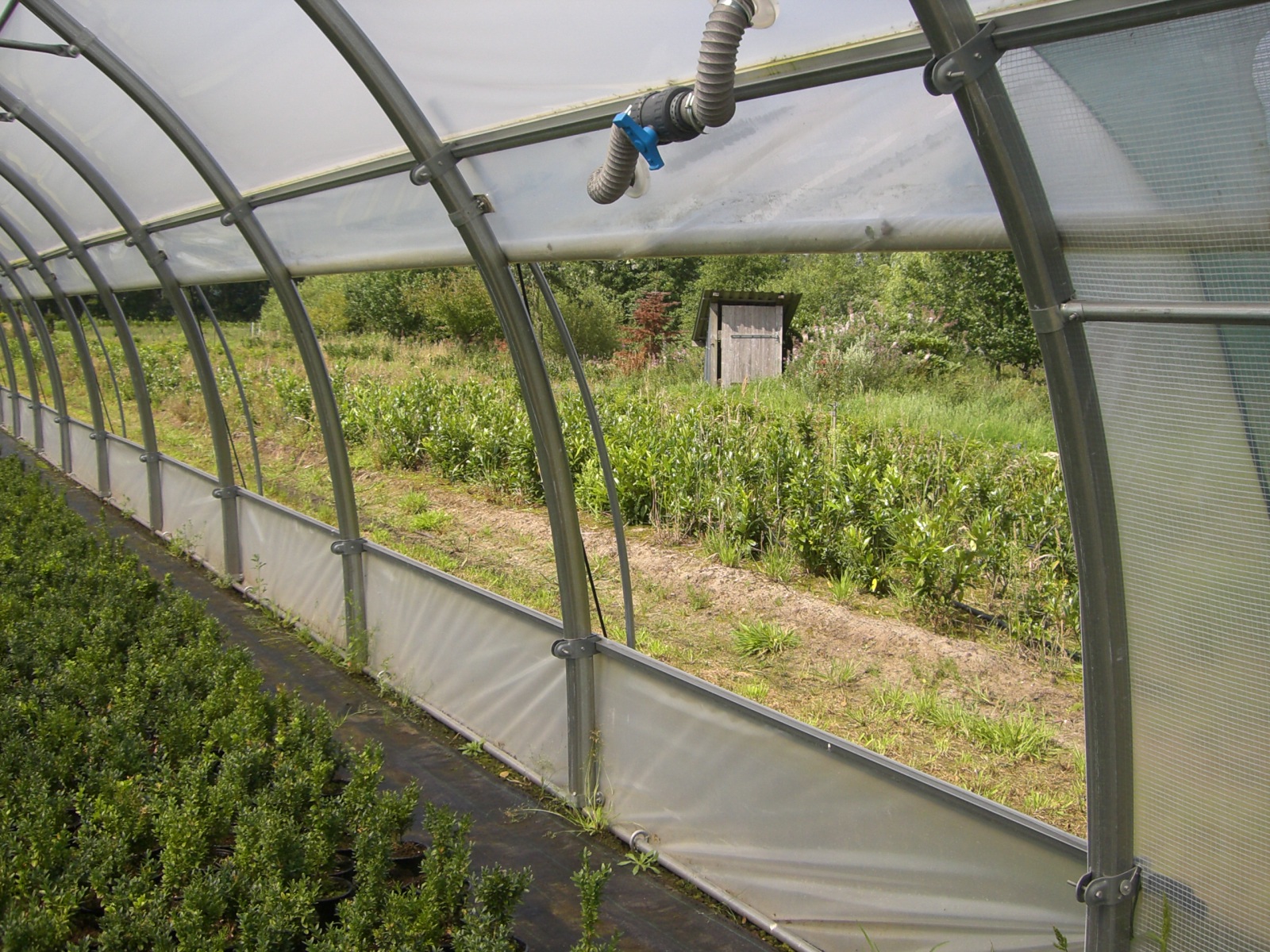

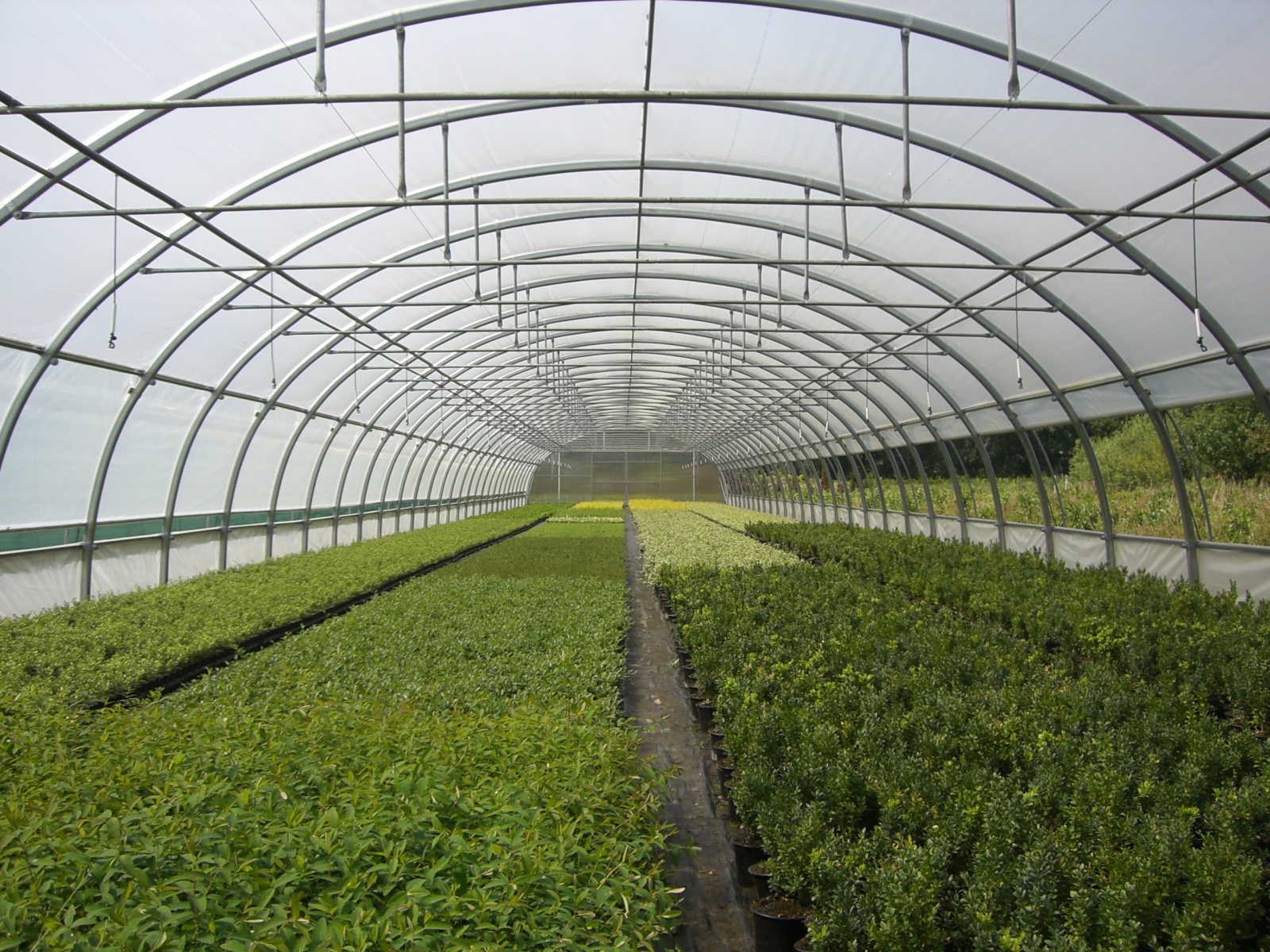

Tunnel-Tragkonstruktion

Die Tragkonstruktion wird hergestellt aus im Sendzimir-Verfahren verzinktem Stahlblech, entsprechend den Spezifikationen der Norm NF EN 10-346 und NF EN 13031-1.
Rohrbinder aus vier zusammengesteckten Bogenteilen aus Rohr mit einem Durchmesser von 90 x 1,5 mm (ovalisiert) in Abständen von 2,50 m und 3 m, entsprechend Aufstellgebiet.

Verankerung: Bodenkreuze

Verbindung durch Rohrklemmen auf Pfetten mit einem Durchmesser von 32 x 1,5 mm bzw. 45 x 1,5m 5 Pfettenreihen (davon 2 am Boden).
Kulturträgerstangen aus Rohr 0 32 x 1,5 mm, die gleichzeitig als Verstärkungen gegen Schnee und Wind dienen.

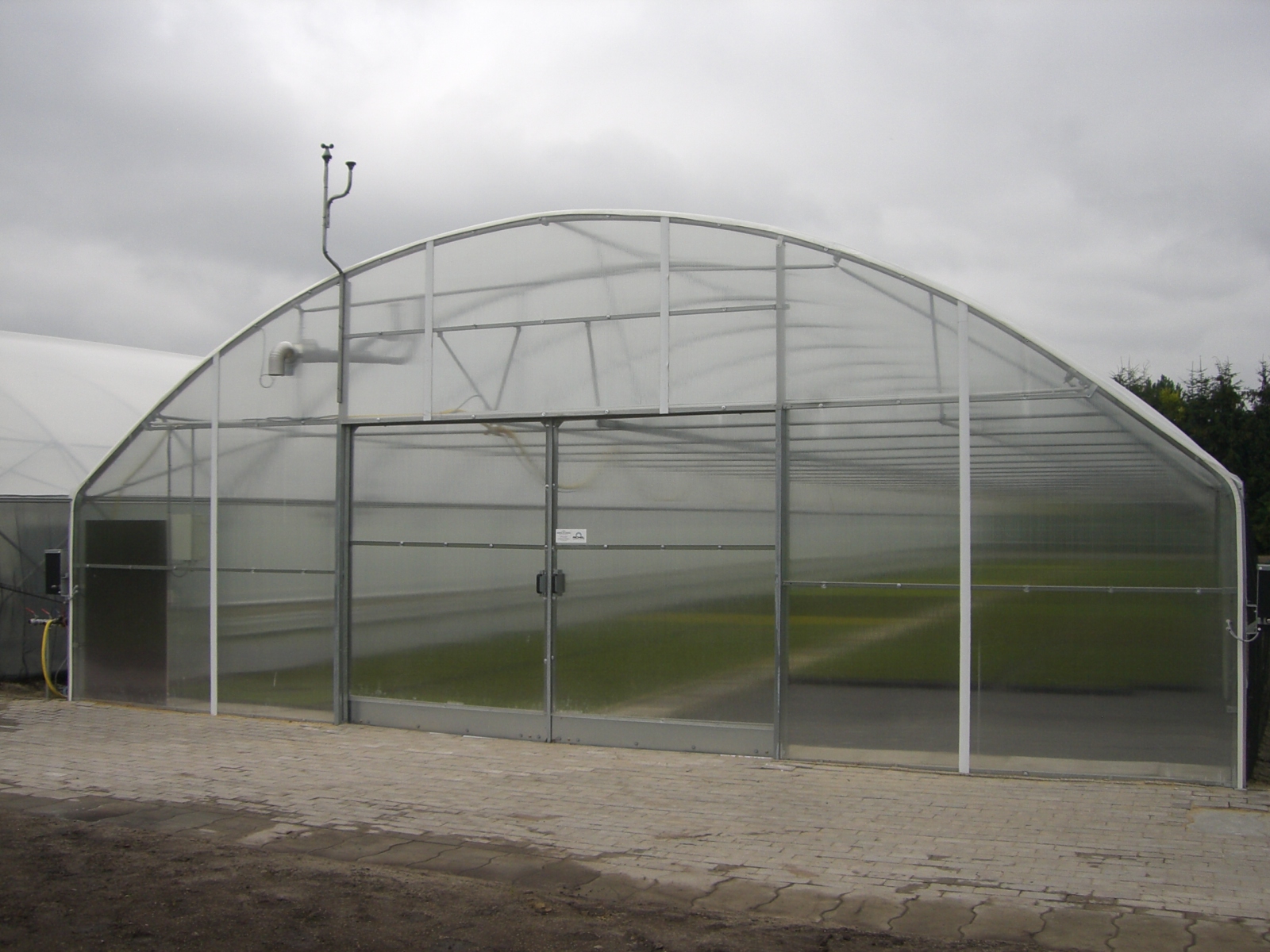

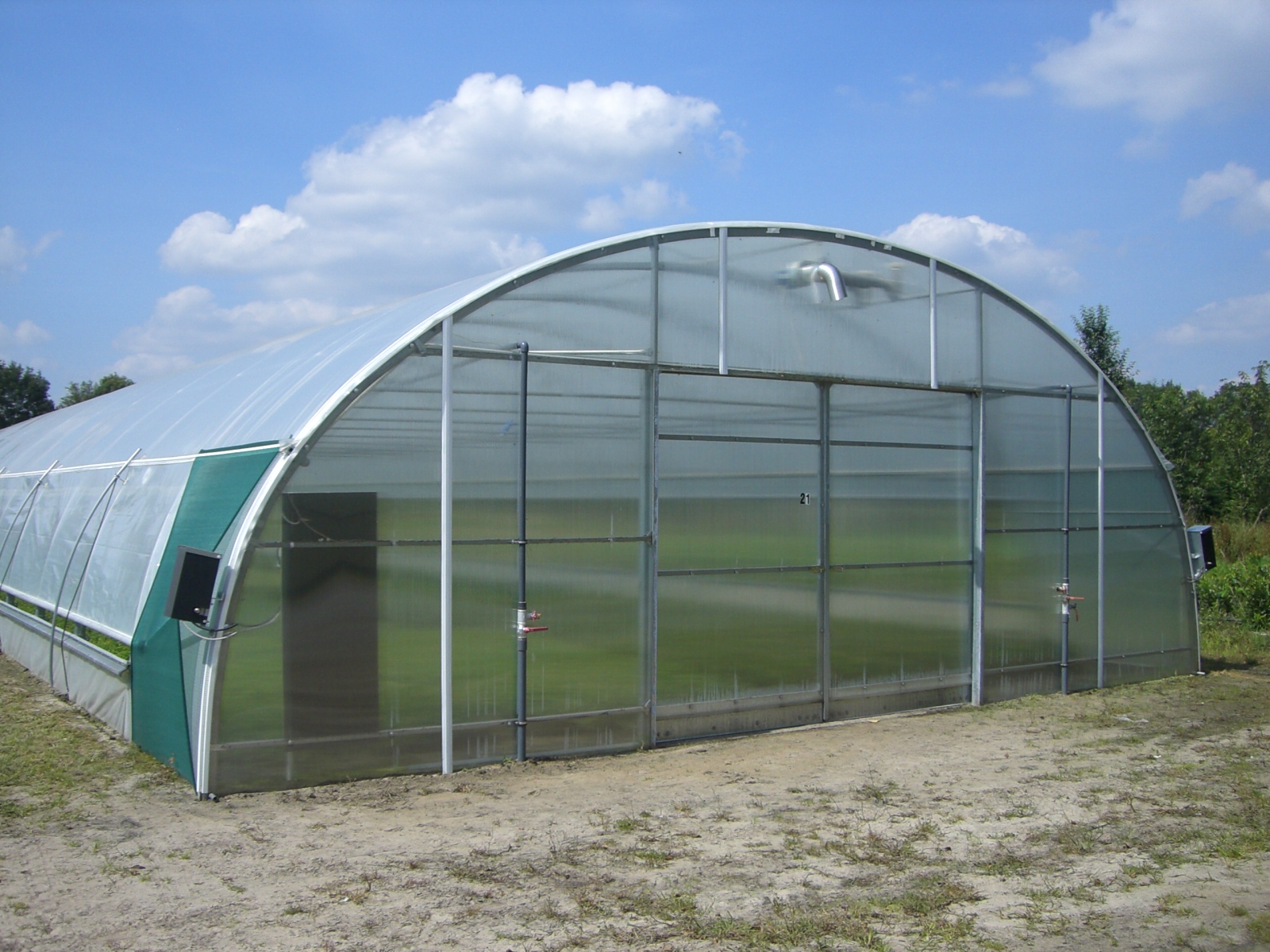

Endfelder verstärkt durch 4 bzw. 6 zusätzliche Pfetten. Stirnwandträgerstange mit robuster Windverstrebung.
